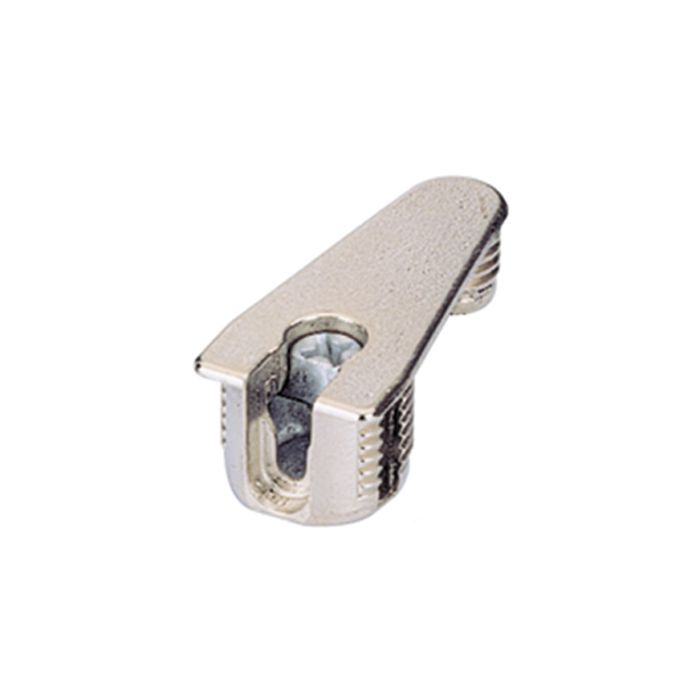

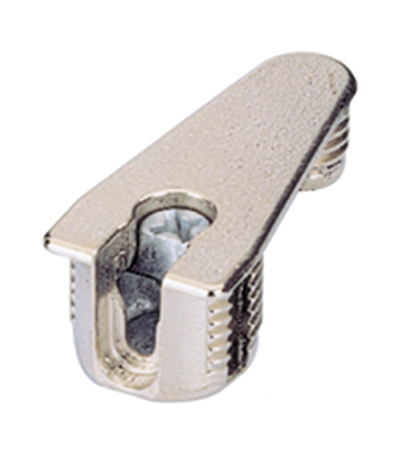

Hettich Verbindungsbeschlag VB36M/19

Ab Lager lieferbar (1152)

0,60 €

Inkl. 19% Steuern, exkl. Versandkosten

Mehr Informationen
Artikelnummer	217276
Für Plattendicke mm	19
Lieferzeit	3-6 Tage
Ausführung	Mit Steg
Bohrdurchmesser mm	20/10
Bohrtiefe mm	14/10,5
Oberfläche	Vernickelt
Material	Zinkdruckguss
Hersteller	Hettich
Lieferantennummer	0065521
EAN	4023149655210

Beschreibung

• Zierliche Verbindungsbeschläge für form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip
• In die Doppelbohrung mit 32 mm Bohrabstand wird der Beschlag eingedrückt
• Der Beschlag hat einen Kugelexzenter
• Beim Unterboden kann der Exzenter auch von oben verspannt werden. Dazu ist im Boden eine Durchgangsbohrung erforderlich
