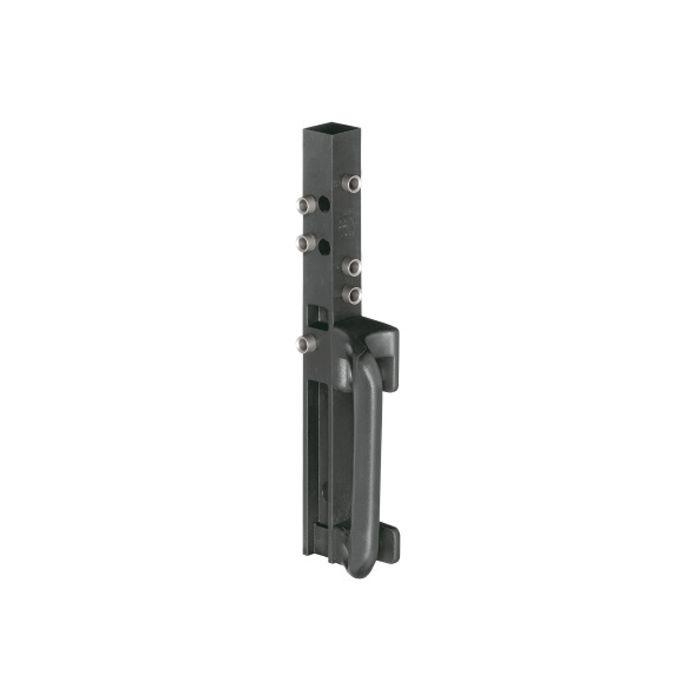

Simonswerk Kunststoffbohrlehre BAKA 13/15
Ab Lager lieferbar (5)
82,41 €
Inkl. 19% Steuern ,
exkl. Versandkosten
| Artikelnummer | 109254 |
|---|---|
| Lieferzeit | 3-6 Tage |
| Material | Kunststoff |
| EAN | 4015471019495 |
| Hersteller | Simonswerk |
| Lieferantennummer | 5 250711 0 00001 |
• Für die Bohrung von BAKA 13 und BAKA 15
Lieferumfang
1 x Bohrkörper
1 x Bohrer Ø 6,8 mm
1 x Stellring
1 x Einwindklaue Ø 13,0 mm
1 x Einwindklaue 15,0 mm
1 x Anschlaganweisung
Arbeitsschritte
1. Flügel in den Rahmen legen, zur Bandseite ziehen und festspannen. Die bandseitige Falzluft von 3,0 mm ist bereits in der Bohrlehre berücksichtigt.
2. Bandsitz anzeichnen, Bohrlehre anlegen und Löcher für Zapfen bohren.
3. Flügel wieder herausnehmen und Rahmen- und Flügelteil mit der Einwindkurbel oder Bohrmaschine eindrehen.
4. Bandteile ausrichten und Flügel einhängen.
