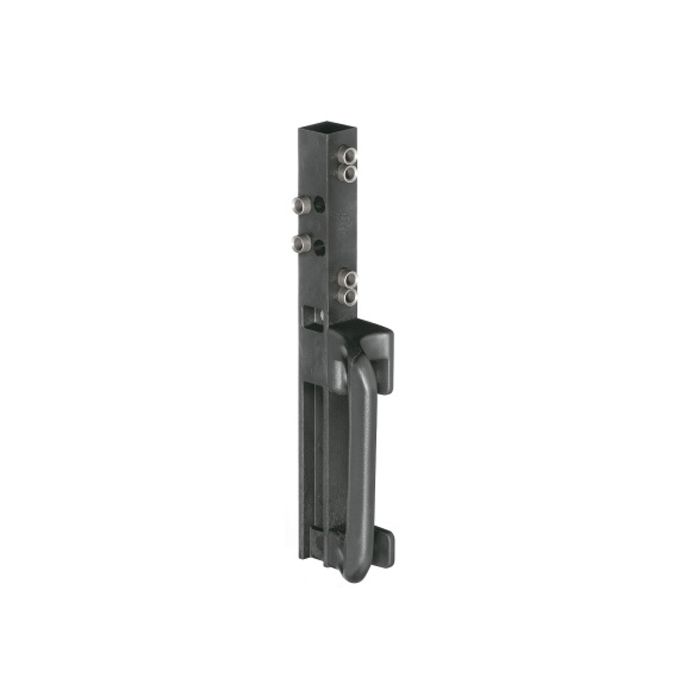

Simonswerk Kunststoffbohrlehre VARIANT V 3420 / V 4426
Ab Lager lieferbar (5)
79,47 €
Inkl. 19% Steuern ,
exkl. Versandkosten
| Artikelnummer | 204841 |
|---|---|
| Lieferzeit | 3-6 Tage |
| Material | Kunststoff |
| EAN | 4015471020217 |
| Hersteller | Simonswerk |
| Lieferantennummer | 500002814 |
• Für 2-teilige und 3-teilige VARIANT-Bänder
Lieferumfang
1 x Bohrkörper
1 x Bohrer Ø 6,8 mm
1 x Stellring
1 x Einwindklaue Ø 15,0 mm
1 x Anschlaganweisung
Arbeitsschritte
1. Flügel in den Rahmen legen, zur Bandseite ziehen und festspannen. Die bandseitige Falzluft von 3,0 mm ist bereits in der Bohrlehre berücksichtigt.
2. Bandsitz anzeichnen, Bohrlehre anlegen und Löcher für Zapfen bohren. Ggf. Rahmenlöcher aufbohren.
3. Flügel herausnehmen und Flügelteile mit der Einwindkurbel oder Bohrmaschine eindrehen.
4. Bei Bedarf Falzlochbohrung mit Bohrlehre VARIANT V 3600 / V 3610 Falzloch und Bohrer Ø 10,0 mm vornehmen.
5. Rahmenteile einbringen.
6. Bandteile ausrichten und Flügel einhängen.
